グレネード・アメリオは部品の点数が少ないので直観的に組立可能かと思いますが、以下に組立手順を示します。

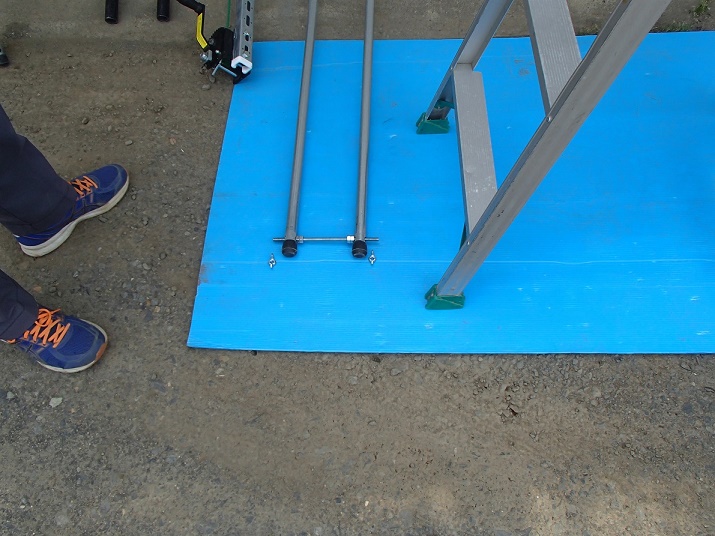

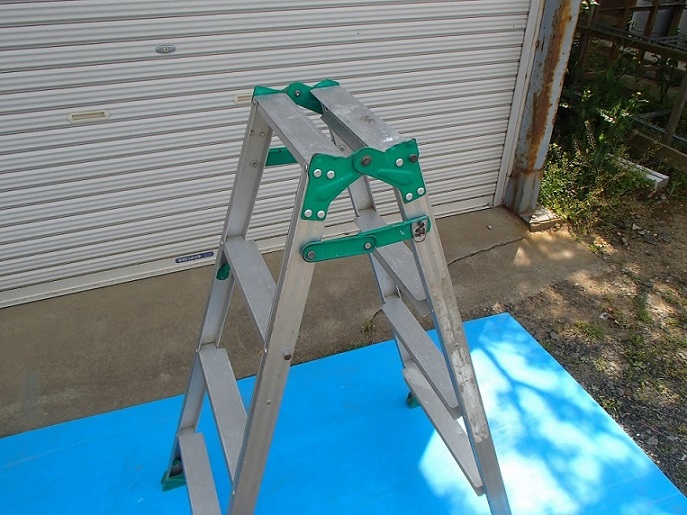

![](img1/ame1.jpg) 1.脚立を用意します。 | ![](img1/ame2.jpg) 2.スライドパイプの組立。 |

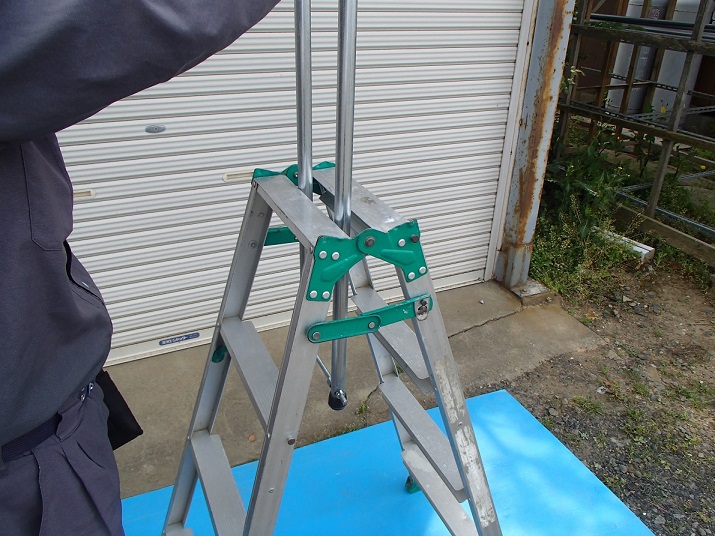

![](img1/ame3.jpg) 3.スライドパイプの設置。 |

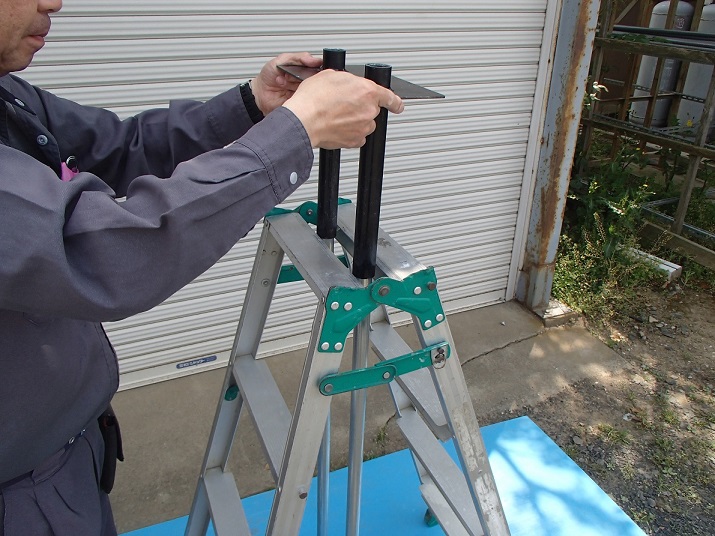

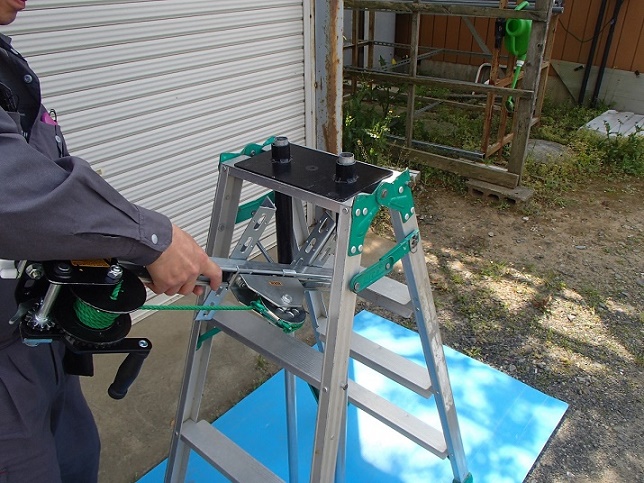

![](img1/ame4.jpg) 4.パイプガイドの設置。 | ![](img1/ame5.jpg) 5.本体の設置。*1 |

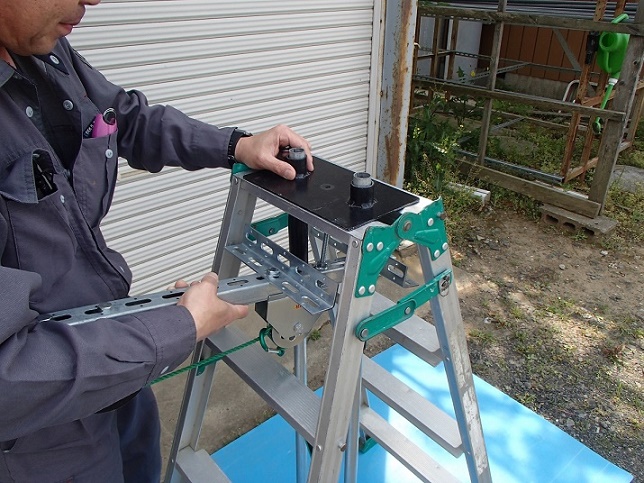

![](img1/ame6.jpg) 6.本体の設置。 |

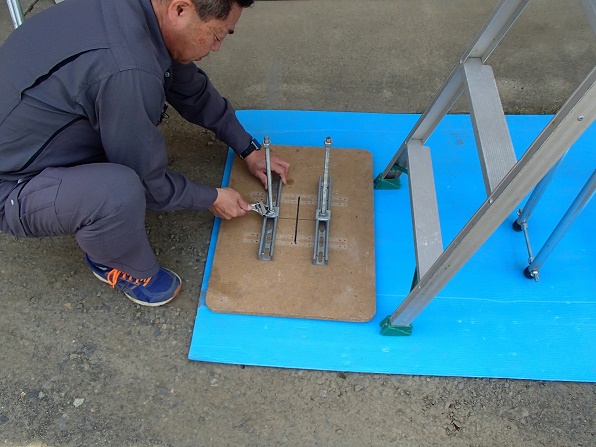

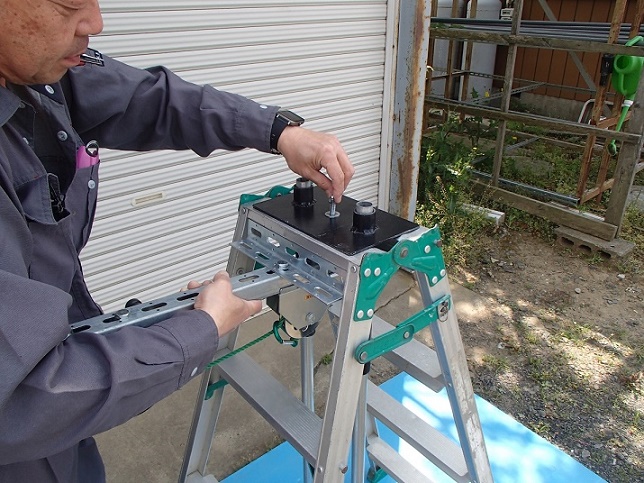

![](img1/ame7.jpg) 7.本体の締付け。*2 | ![](img1/ame8.jpg) 8.天板の用意。 |

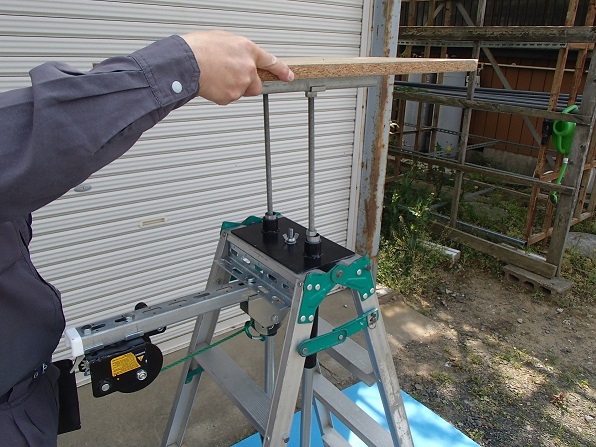

![](img1/ame9.jpg) 9.天板の設置。 |

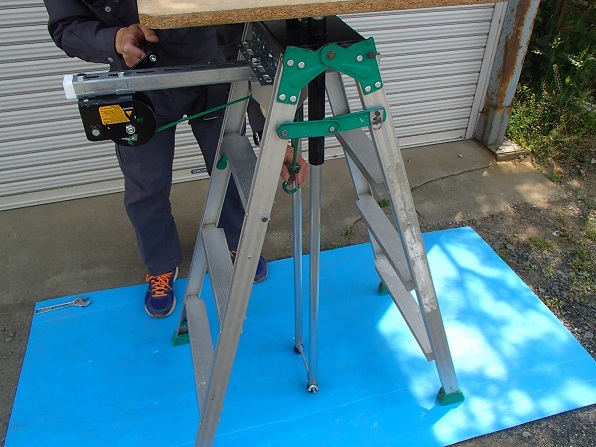

![](img1/ame10.jpg) 10.フックの引っ掛け。*3 |

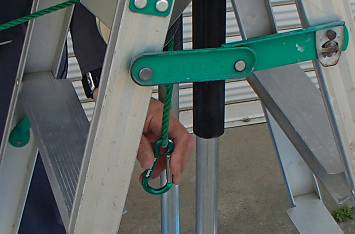

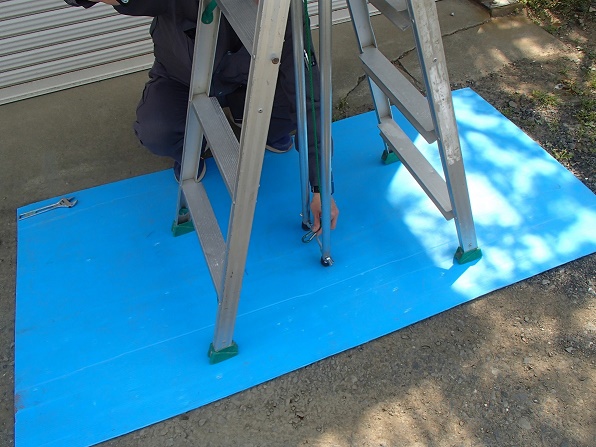

![](img1/ame11.png) 11.フック部の拡大。 | ![](img1/ame12.jpg) 12.フックの引っ掛け。 |

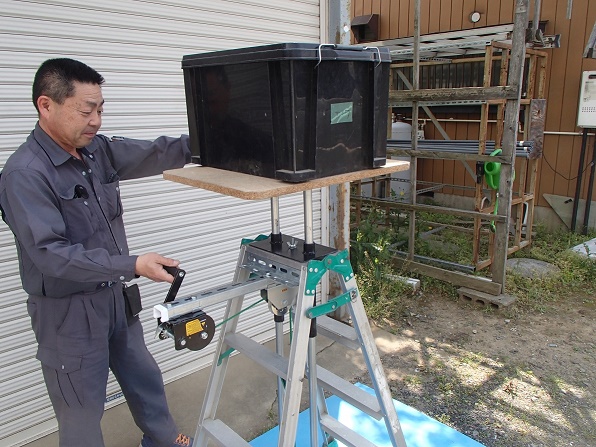

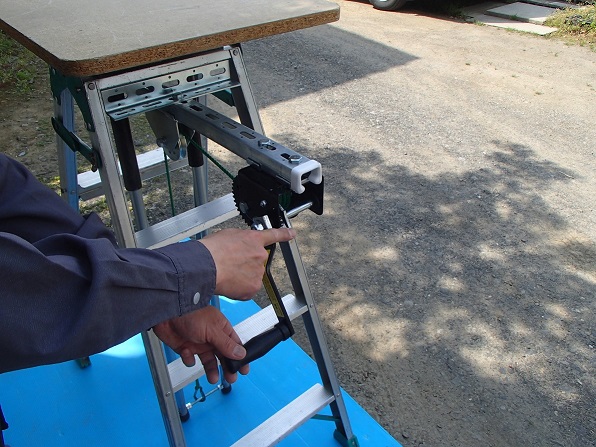

![](img1/ame13.jpg) 13.安全レバーのロック。 | ![](img1/ame14.jpg) 14.ハンドルを回して上昇。 |
<組立・作業時のご注意>
*1本体をパイプガイドの間に通して脚立天板を挟むように固定します。本体を斜めにしても通りにくい場合は、パイプガイドを少し浮かせば通ります。
*2蝶ナットで締めます。ここがしっかりと締っていないと本体がぐらつきますのでご注意下さい。
*3フックを引っ掛ける前に安全レバーのロックを解除します。荷物を引き上げる際には、この安全レバーをロックして下さい。また、荷物を下ろす場合は安全レバー
を解除して下さい。そして、その際には決してハンドルを離さないで下さい。荷物が落下します。
|
|
